Jako další prémiovou funkci přidáváme do SW PP2CAN nový analyzátor logů CAN komunikace. Instalace programu PP2CAN obsahuje stále starou verzi analyzátoru a to zdarma. Jedná se však o verzi z roku 2010. Nová verze nabízí mnohem více možností:
- práce s CAN FD
- vylepšené grafy, zoom, kurzory, značky
- více datových typů
- možnost importu EYE a DBC souboru a zobrazení dat
- kopírování signálů, se kterými pak lze další data porovnávat
- zobrazení logu pro CAN zprávu se kterou se pracuje
- paralelní zpracování velkých dat na několika jádrech CPU pro rychlejší načtení dat
- zobrazení videa z kamery, které je synchronizováno s CAN logem
- označení místa s poznámkou nebo snapshotem z kamery
- odesílání dat na CAN při pohybu kurzoru nad daty

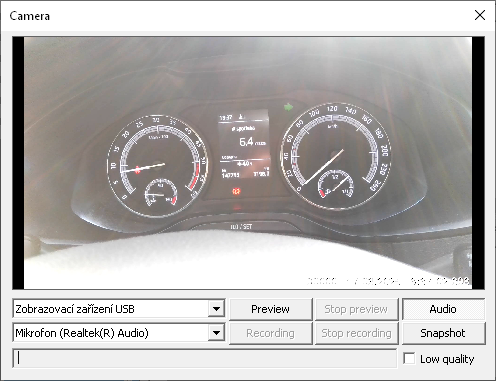

Analyzátor logů je dostupný od verze PP2CAN 3.086 jako prémiová, tedy placená funkce. Kromě této prémiové funkce obsahuje PP2CAN i funkci Video log určenou právě pro následnou funkci s analyzátorem. Tato funkce dovoluje ukládat video z připojené kamery podporované pod systémem Windows (web kamera do USB) do souboru a zároveň do CAN logu vkládat informaci o čísle snímku.
Společně s videem je možné ukládat i zvuk a mít tak obsaženy ve videu i komentáře důležité pří pozdější analýze logu. Video se ukládá pomocí kodeku H264 v nativním rozlišení web kamery. Lze zvolit mezi vysokou nebo nízkou kvalitu videa a tím ovlivnit velikost výsledného souboru (ale i čitelnost dat). Do videa je vkládán vodoznak s informací o čase a číslu snímku.

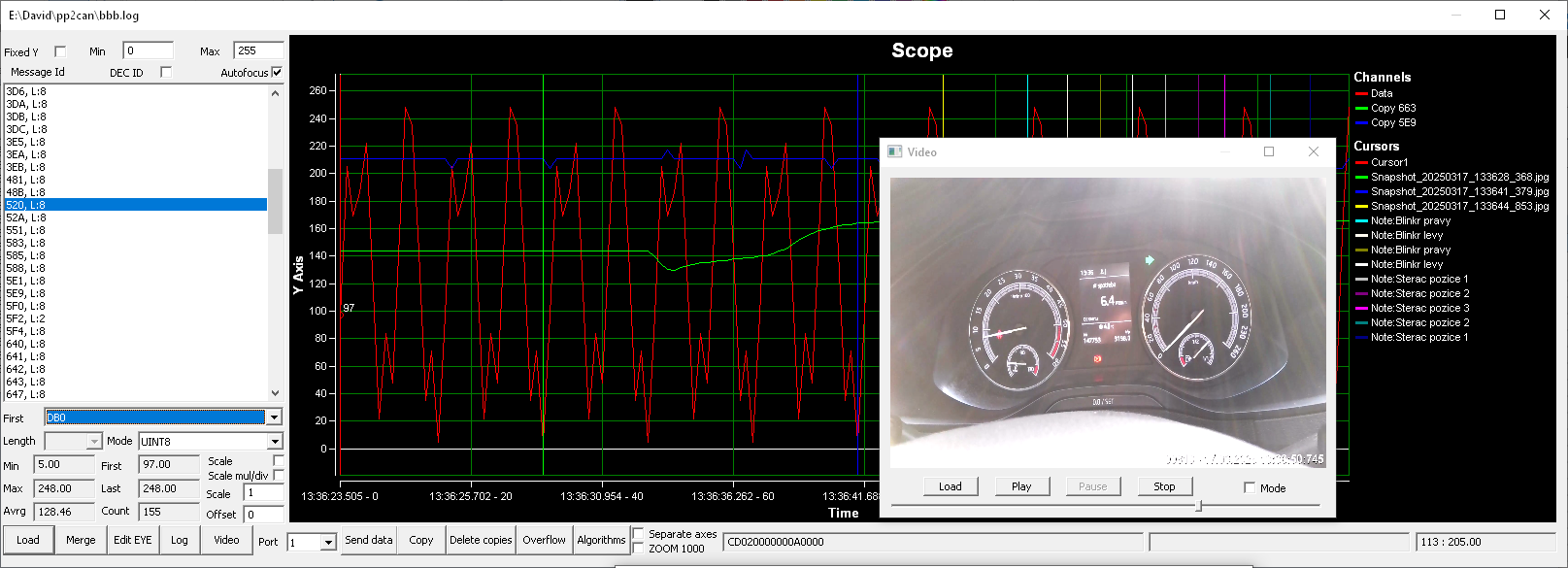

Záznam videa je možné pořídit i jinou aplikací, ovšem benefitem tohoto řešení je uložení informace o snímcích do CAN logu. To dovoluje při pohybu kurzoru v grafu automaticky posouvat video na příslušné místo ve videu. Jednoduchým příkladem je nalezení zprávy o blinkrech, díky videu je přesně vidět kdy se blinkr sepnul a přiřadit změnu dat v grafu právě sepnutí blinkru.

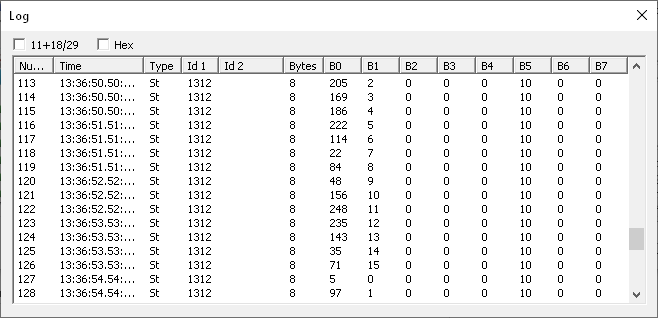

Při pohybu kurzoru v grafu se automaticky posouvá obraz v náhledu videa. Lze také otevřít okno logu a a log se také automaticky posouvá podle polohy kurzoru v grafu.

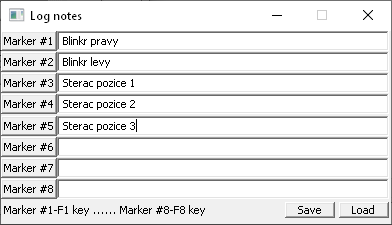

Není však potřeba pořizovat celé video, v některých situacích postačí vytvoření snapshotu, tedy snímku z kamery, který je uložen ve formátu JPG. Pozice snapshotu je také uložena v logu CAN sběrnice. Dále lze také při logování vkládat klasické textové značky, což je funkce dostupná v programu PP2CAN již dlouhou dobu. Snímky a poznámky jsou v grafu Log Analyzátoru vyznačeny vertikální čarou (v pravé části grafu je pak jejich popis).
Další praktickou stránkou je možnost kopírovat data a mít v grafu zobrazeno několik veličin. Například nalezené otáčky motoru pokud hledáme plynový pedál. Případně data která máme identifikována nebo jsou známa pojmenovat pomocí EYE nebo DBC souboru.
Implementace nástroje dovoluje data velmi rychle procházet, například pokud uživatel přepne na jiný identifikátor, jen kurzorovou šipkou dolů prochází kombinace dat nad tímto identifikátorem, Tedy s každým stiskem se posune v datech o bajt, slovo, signál a podobně dál bez jakéhokoliv dalšího klikání.
Máte li o tuto funkci zájem, stačí v roletce Help kliknout na tlačítko License, vybrat volbu New Log Analyzer, doplnit uživatelské jméno a vygenerovat kód. Kód nám odešlete společně s fakturačními údaji, po uhrazení faktury (12000Kč bez DPH) obdržíte aktivační kód. Po jeho zadání a restartu programu bude v roletce PREMIUM nástroj Log Analyzer New k dispozici. Cena tohoto rozšíření je zvolena s ohledem na skutečnost, že uživatelům kteří tuto funkci využijí ušetří opravdu hodně času při analýze dat a tedy i peněz. Zároveň cena reflektuje omezené množství uživatelů, pro které je tato funkce vhodná a návratnost výdajů za vývoj pro naši společnost..
Firma CANLAB s.r.o. si vyhrazuje právo zamítnout prodej této funkce přímé konkurenci nebo firmám se kterými nemá pozitivní zkušenost. Přeprodej tohoto rozšíření není dovolen. Licence je svázána s konkrétním PC a není možný přenos na jiné PC, výjimkou jsou individuálně schválené případy. Běžný update PC za nové vyžaduje novou licenci.
