Data generator

Verze SW PP2CAN 3.001 přidává nový nástroj nazvaný "Data generator". Tento nástroj využívá definičních souborů EYE vytvářených v nástroji "Signal receiver" opačným způsobem, tedy ne pro dekódování dat ale pro je generování.

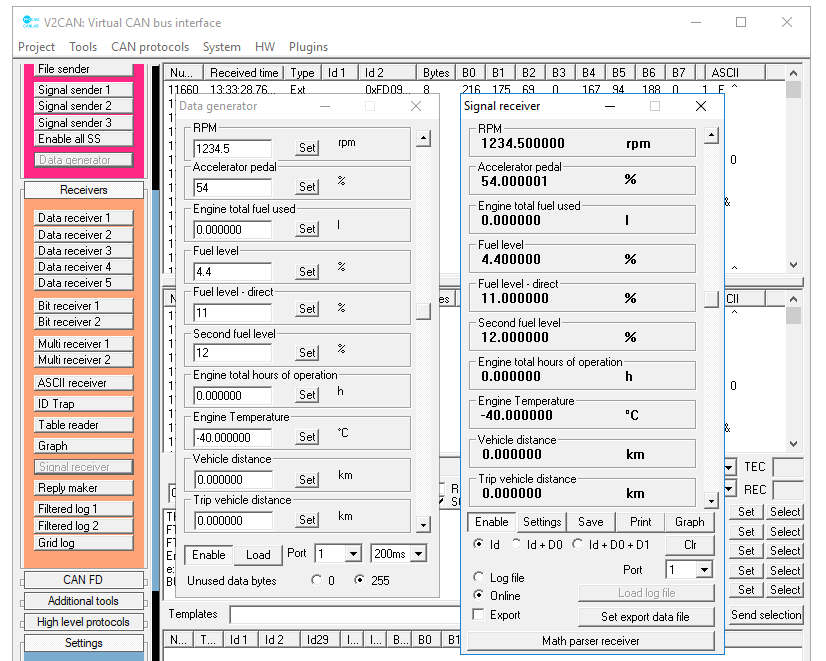

PP2CAN Data generátor a Signal receiver

Nástroj si poradí i s případem, kdy několik různých veličin je obsaženo ve zprávě se stejným identifikátorem a veličiny jsou vloženy do jedné zprávy. Pokud se však bitově překrývají (chybná definice), data níže v seznamu přípíšou předchozí vložené bity. Omezením nástroje je pevná délka dat - 8 bajtů a perioda shodná pro všechny zprávy. Toto omezení je dáno prozatím tím, že editor EYE souborů v nástroji Signál receiver nedovoluje tyto parametry editovat. Nevyužité datové bajty (bity u veličin jejichž délka je jiná než násobek 8) jsou nastaveny na 0 nebo 1 dle nastavení.

Podporovány jsou datové typy signed/unsigned int s délkou 1 až 64 bitů, float32 a float 64 a string.

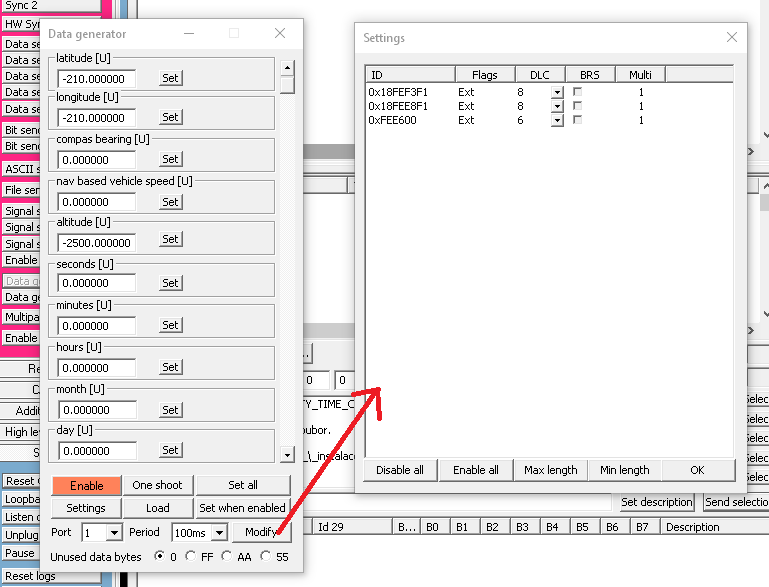

Od verze SW 3.085 dovoluje nástroj pohodlnější práci při modifikaci násobku periody generování jednotlivých zpráv. JIž při importu EYE nebo DBC souboru se zobrazí dialog, který dovoluje tuto periodu upravit nebo případně některé zprávy deaktivovat. Deaktivace se provádí nastavením násobku na 0. Při importu jsou také vypočteny minimální délky zpráv podle definovaných signálů. Tyto délky jsou nastaveny jako výchozí. Lze však snadno přepínat mezi plnou délkou, tedy 8 bajtů pro klasické, 64 bajtů pro CAN FD rámce. Taktéž je u CAN FD rámců možno snadno změnit Baudrate switch (BRS).
