FMS OEM CHIP

FMS OEM CHIP je předprogramovaný microcontroller v pouzdře 44-pin TQFP, určený k integraci do systému pro sledování vozidel, systémů pro správu vozového parku apod. Chip provádí předzpracování dat z vozidlové sběrnice CAN, z digitálního tachografu a ze sběrnice J1708/J1587 (VOLVO) a poskytuje dekódovaná data. Verze 6 podporuje taktéž čtení stavů a ID řidiče z digitálních tachografů a sběrnice J1708 a generování statistik pro vyhodnocení ekonomie jízdy. Tato předzpracovaná data poskytuje do nadřazeného systému prostřednictvím sběrnice SPI, kdy pracuje v režimu SPI slave (V5) nebo pomocí UARTu (V5,V6,V7).

Zákazníkům je poskytován samotný chip určený pro integraci do systému zákazníka. Alternativou je dodáni chipu včetně elektroniky (podpůrné obvody sběrnic, zdroj, krabička) s rozhraním RS232 (CAR2COM) (možno i v TTL úrovních) nebo s integrovaným Bluetooth modulem (CAR2BT).

Objednat lze tedy:

pouze chip - chip pro integraci
CAR2COM - výstup RS232
CAR2COM TTL - výstup RS232 v TTL
CAR2BT - bluetooth
CAR2USB - USB

Samostatné chipy
V3- manuál -dodávky ukončeny-
V4 - manuál -dodávky ukončeny-
V5 - manuál -dodávky ukončeny-
V6 - manuál -nedoporučeno pro nové návrhy zařízení-
V6 NMEA 2000 - manuál -aktuální verze-
V7 manuál pro update FW, rozdíly oproti verzi V6 -aktuální verze-
V7 manuál pro funkci Remote tachograph download
V7 další možnosti čtení dat z CAN sběrnice
V7 PC program pro update FW přes sériovou linku
PC program pro výpočet kontrolního součtu příkazů

Moduly osazené FMS OEM CHIPEM V6 včetně krabičky

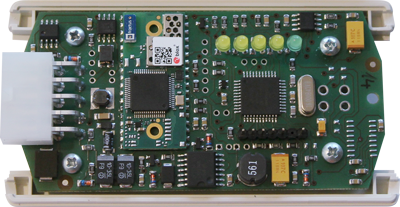

CAR2BT	Výstupem je Bluetooth, určeno pro připojení k mobilům a tabletům.

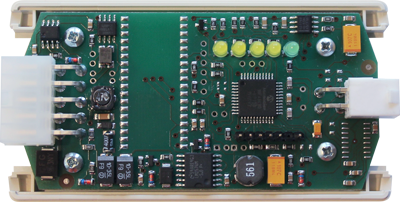

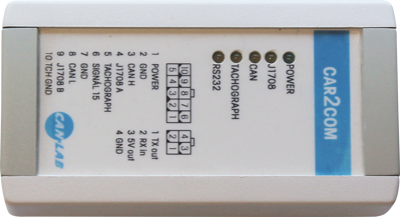

CAR2COM	Výstupem UART s urovněmi TTL nebo RS232.
CAR2USB	Výstupem USB založené na chipu FTDI (seriová linka přes USB).
