Tento nový nástroj dovoluje zobrazit najednou v okně velké množství dat a podrobností než nástroj Signal receiver. Zobrazuje jak odesílané, tak přijaté zprávy a k jejich dekódování používá stejné konfigurační soubory EYE jako Signal receiver.

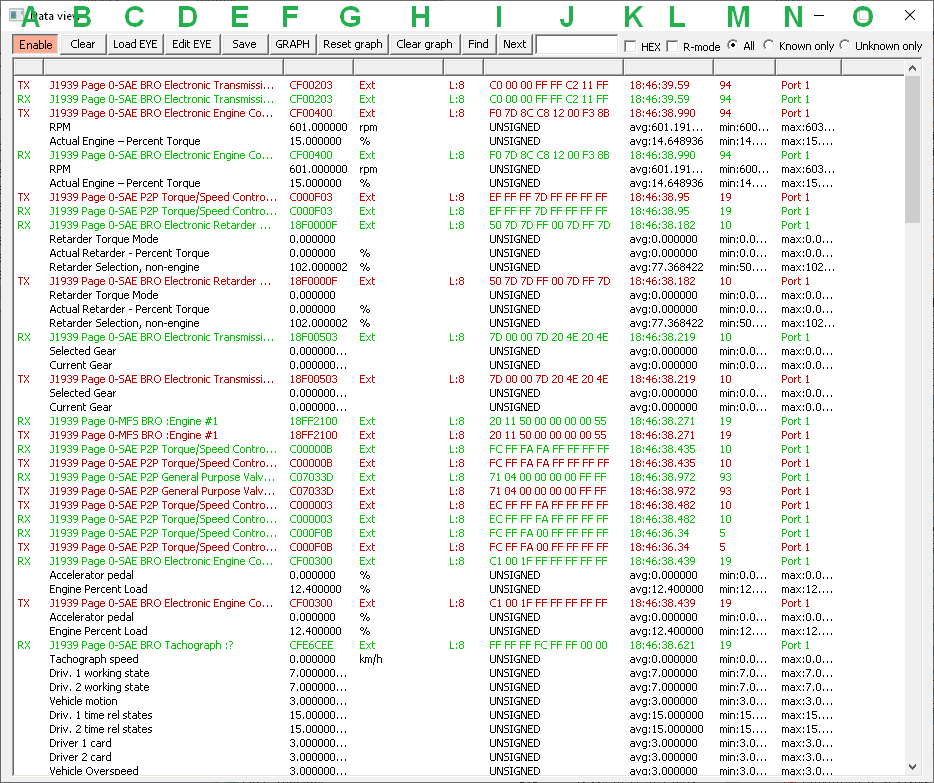

A - Enable - povolení nástroje
B - Clear - vymazání dat
C - Load EYE - nahrání souboru EYE pro dekódování.
D - Edit EYE - editace souboru EYE nebo import DBC formátu, či hromadný import z Excelu.
E - Save - uložení dat do souboru XLS (Excel).
F - GRAPH - otevření okna grafu, po dvojkliku na veličinu v okně Data view se tato veličina začne zobrazovat v grafu, je možné přidat více veličin.
G - Reset graph - vymazání veličin z grafu
H - Clear graph - smazání historie dat z grafu, vložené veličiny zůstávají vloženy.
I - Find / Next - hledání veličiny dle části pojmenování
J - pole pro zadání hledaného textu
K - HEX - data se zobrazují hexadecimálně
L - R-mode - je li aktivní, zprávy které mají masku a masce odpovídá více identifikátorů se při přijetí nového ID replikují jako nové položky
M - All - zobrazují se všechny zprávy
N - Known only - zobrazují se jen zprávy pro které se našla shoda s některou položkou v souboru EYE.
O Unknown only - opačná funkce, jen nenalezené sv EYE
Zprávy CAN jsou zobrazeny červeně (odeslané) nebo zeleně (přijaté). Pod nimi jsou černě vypsány případná data dekódovaná na základě EYE souboru.

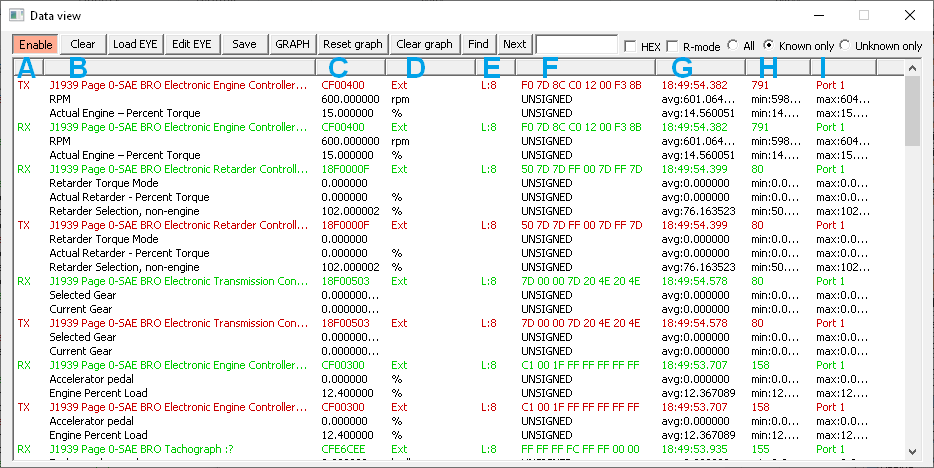

A - ve sloupci zprávy je uvedeno zda zpráva byla přijata (RX) nebo odeslána na CAN bus (TX).
B - řádek zprávy zobrazuje její pojmenování dle nastaveného slovníku v Options, řádek dat pak pojmenování dat dle EYE souboru.
C - jedná li se o řádek zprávy, je ve sloupci vypsán identifikátor zprávy, pokud jde o řádek dat dle EYE, je zde uvedena dekódovaná hodnota.
D - u zprávy jsou v tomto sloupci uvedeny příznaky, tedy 11 (St) nebo 29 (Ext) bitový identifikátor, příznak FD zprávy a podobně. U řádku dat tu jsou uvedeny jednotky dekódovaných dat (km, rpm, L/h a podobně).
E - u zprávy tu je uveden počet datových bajtů.
F - hexadecimální výpis datových bajtů u zprávy nebo datový typ dle EYE u řádku dat (unsigned,signed,float,string).
G - čas posledního přijetí zprávy / průměrná hodnota veličiny
H - počet výskytů zprávy / minimální hodnota veličiny
I - CAN bus port odkud byla data přijata nebo na který byla odeslána / maximální hodnota veličiny

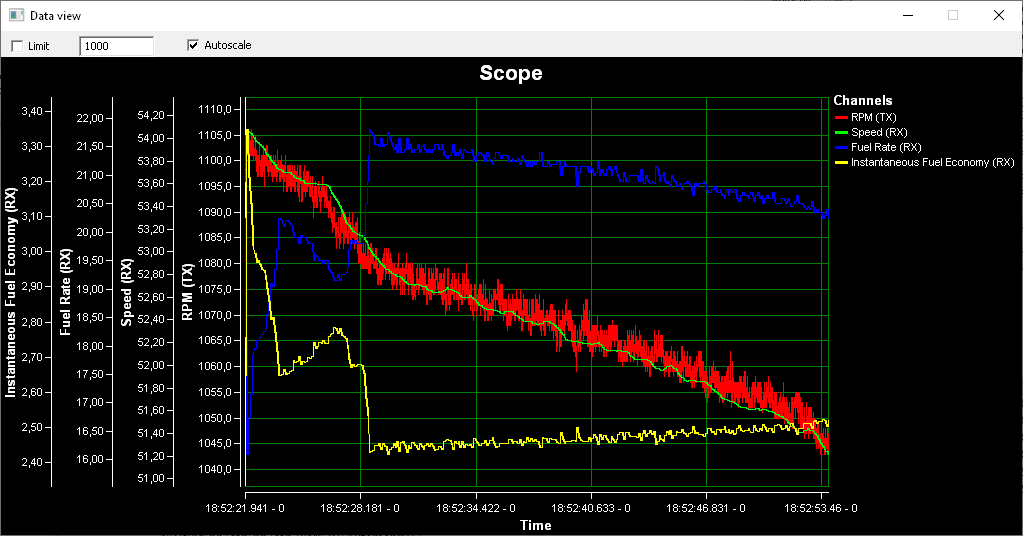

Okno grafu má za normálních okolností "nekonečnou*" historii. Nicméně po jisté době již je graf tak zhuštěn, že data nejsou čitelná. Je možné však aktivovat režim limitu zobrazených dat. Taktéž je možné deaktivovat automatickou změnu měřítka a to si upravit manuálně pomocí lupy po najetí na příslušnou osu veličiny. Více k ovládání grafu zde.
* reálně však limit existuje a je dán například i dostupnu pamětí
Pokud pro některé hodnoty preferujete textový popis (On/Off/Not available) a podobně, je můžete využít i této funkce pojmenování. Pro FMS standard lze použít i námi dodávaný definiční soubor.
