Software Profilab expert dovoluje vytvářet projekty pro měření, řízení nebo simulaci procesů. Je také například vhodný pro vytváření aplikací pro testování elektronických výrobků (obsahuje podporu HW komponent různých výrobců, které je možné také použít, jako například měřící zařízení připojené pomocí COM portu nebo USB či prostřednictvím TCP a podobně). Pro vytvoření projektu není nutné umět programovat, vše probíhá pomocí kreslení zapojení s využitím předchystaných prvků. O důvodech proč použít právě tento program se můžete více dočíst v tomto článku. Integrovaný překladač pak dovoluje vygenerovat aplikaci, kterou je možné spouštět samostatně. DLL knihovnu pro starší převodník USB2CAN jsme vydali zdarma již před mnoha lety. Nyní vydáváme novou verzi s podporou převodníku USB2CAN Triple a několika dalšími vylepšeními.

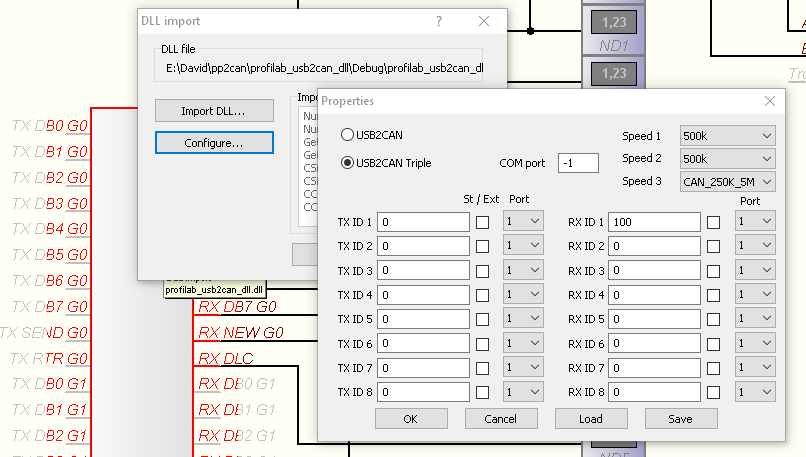

Převodník se přidává do projektu jako DLL knihovna (prvek Import DLL) tak jak je piopsáno ve starším článku. Prvek převodníku obsahuje tyto změny:
- výstup INTERFACE OK indikuje zda převodník je správně inicializován
- u přijatých zpráv je indikován počet datových bajtů
- u odesílaných zpráv je možné generovat zprávy RTR pomocí pinu
Při použití software Profilab Expert s převodníkem USB2CAN Triple je možné používat všechny 3 CAN porty. Jak u přijímaných tak i odesílaných zpráv na CAN bus je tak nutno v nastaven specifikovat port.
Kombinace programu Profilab Expert společně s převodníkem USB2CAN nebo USB2CAN Triple a případně dalšími podporovanými HW komponentami je tak asi nejsnazší způsob jak vytvořit jednoduchou aplikaci pro ovládání nebo testování zařízení pomocí CAN sběrnice a to doslova během pár minut. Také je například možné emulovat CAN bus IO modul připojený pomocí USB, kdy Profilab a převodník USB2CAN provede převod mezi transportními vrstvami.
Demo verze programu Profilab Expert 4.0 je dostupná ke stažení bez registrace. Omezení demo verze jako doba běhu aplikace max 3 minuty a nemožnost ukládat projekt nejsou nijak významně limitující a je tak možné funkci s převodníkem snadno otestovat i bez zakoupení plné licence.

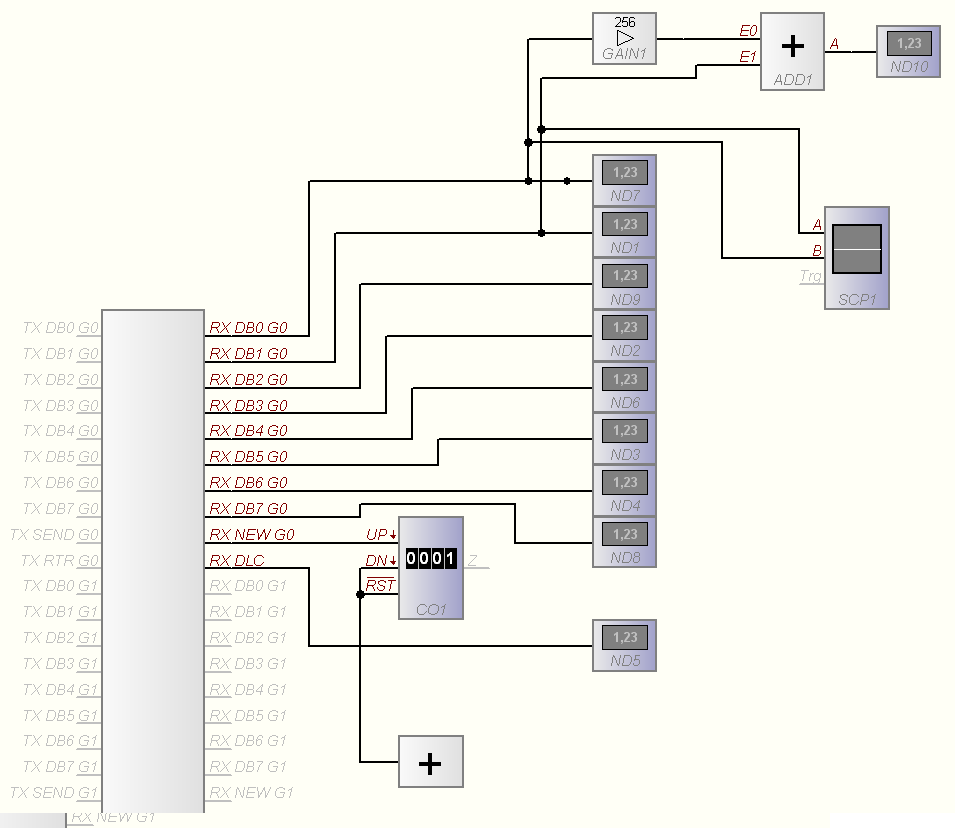

Poznámka: na obrázku je patrné jak z dvojice bajtů vytvořit 16 bitovou hodnotu pomocí prvku zesilovače (gain) a součtu.
Pro běh převodníku mohou být vyžadovány runtime knihovny a další DLL instalované jako součást programu PP2CAN. Samotné DLL pro Profilab Expert je k dispozici ke staženi zde.
