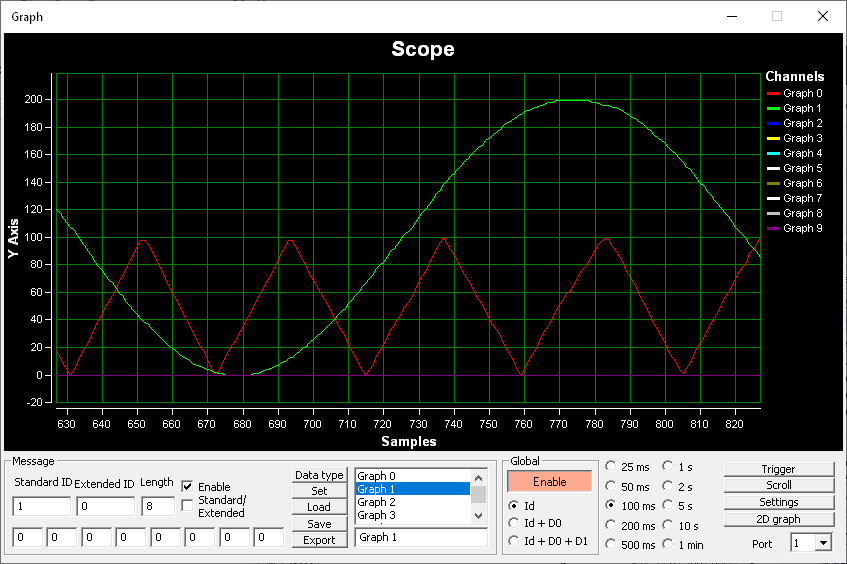

Nástroj Graph je určen pro vizuální sledování dat přenášených na sběrnici CAN. Je vhodný v případech kdy nemáme k dispozici soubor EYE nebo DBC nebo jej teprve vytváříme. Pokud máme soubor k dispozici, je možné použít pro sledování spíše nástroj Data view nebo Signal receiver a jejich funkci grafu. Tento nástroj Graph dovoluje on-line sledovat až 10 veličin různých datových typů. Pro každou zobrazovanou veličinu se definuje zpráva a datový typ ve kterém se vyskytuje. Podporovány datové typy:
- bool
- signed / unsigned int 8
- signed / unsigned int 16
- signed / unsigned int 32
- signed / unsigned int 64
- double 32

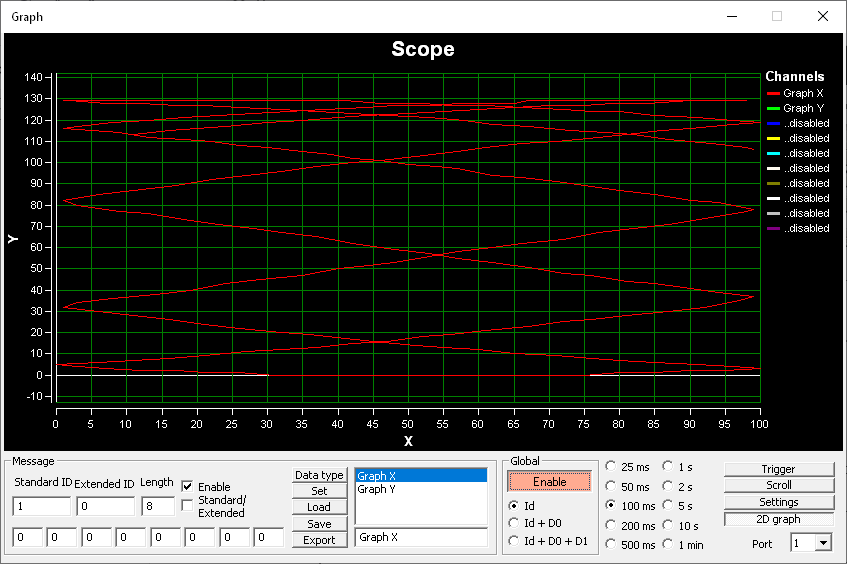

K dispozici je také režim 2D pro sledování závislosti dvou veličin. Více k ovládání grafu zde.
Nastavení je možno uložit do souboru. Hodnoty z grafu je možné exportovat do textového souboru (možno importovat do programu MS Office Excel).
K dispozici je i funkce Trigger. Ta funguje stejně jako obdobná funkce na digitálních osciloskopech. Dovoluje zastavit vzorkování jako reakci na nástupnou nebo sestupnou hranu vybraného grafu. Je možno zvolit typ hrany, pokles/vzestup hodnoty mezi vzorky nebo pod/nad úroveň a počet vzorků zobrazených před výskytem události.
