V mnoha situacích je třeba do existujících systémů založených na CAN sběrnici vložit dodatečný digitální výstup. Jde například o případy uzavřených systémů ve vozidlech, kdy je třeba na základě vstupních dat z CAN sběrnice sepnou digitální výstup. Příkladem mohou být například nejrůznější nadstavby a rozšíření vozidel či dodatečná signalizace v průmyslové automatizaci a podobně. Velmi jednoduchým příkladem může být například inteligentní spínání dodatečných světel na vozidle.

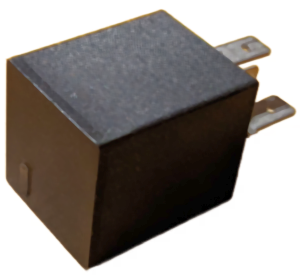

CAN relé představuje velmi jednoduché zařízení, programovatelné uživatelem v kompaktním provedené určené do patic používaných pro běžná relé.
Uživatel je schopen jednoduše pomocí CAN sběrnice nakonfigurovat vstupní signál, na základě kterého je digitální výstup spínán. Je možná i kombinace několika hodnot nebo rozsahů různých veličina a podobě.
Základní vlastnosti CAN relé:
- napájení 9-32V
- digitální výstup se zatížitelností 10A spíná napájecí napětí
- určeno pro vložení do patice 5 pólového automobilového relé
- komunikační rozhraní CAN 2.0 a CAN FD, rychlost arbitrážní fáze 125kbit – 1Mbit
- digitální výstup může být v režimu PWM a být řízen signálem po CAN sběrnici
- frekvence PWM 10,20,50,100,200,500 a 1000Hz, rozlišení 16 bitů
- výstup s ochranou proti zkratu a teplotní ochranou
- měření napájecího napětí s 12 bitovým rozlišením
- měření proudu zátěží
- měření napětí na digitálním výstupu (místo režimu digitálního výstupu lze použít například jako analogový vstup)
- měření interní teploty a nastavení uživatelského vypnutí výstupu při překročení teploty
- automatické vypnutí při překročení proudu zátěží
- spínání na základě vyhodnocení až 4 veličin čtených z CAN sběrnice
- možnost update firmware například za zákaznický firmware
- konfigurace prostřednictvím CAN sběrnice
 |
